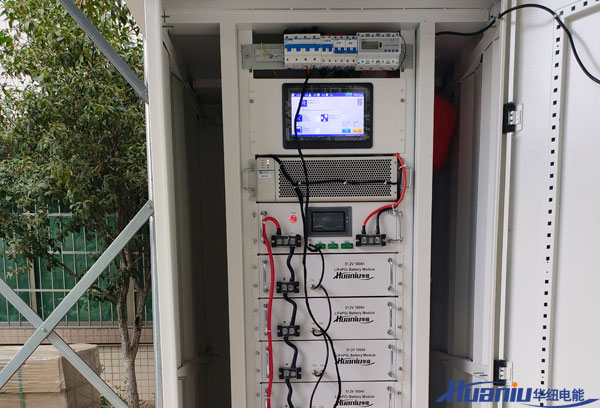

光伏離網儲能系統能夠為無電網覆蓋區域或需要能源獨立的場所提供穩定電力。正確的接線設計是確保系統安全、高效運行的基礎。以下將為您解析系統接線的關鍵要點與一般步驟。
一個典型的離網光伏發電系統通常包含以下組件，其連接遵循能量流向邏輯：
1. 光伏組件：將太陽能轉換為直流電。
2. 太陽能充電控制器：調節來自光伏板的電壓和電流，安全地為蓄電池充電。
3. 儲能蓄電池組：存儲直流電能。
4. 離網逆變器：將蓄電池的直流電轉換為交流電，供家用電器使用。
5. 配電單元/負載箱：將電力分配至各個用電設備。
6. 必要的保護裝置：如直流斷路器、隔離開關、浪涌保護器、保險絲等。
基本能量流向：光伏組件 → 充電控制器 → 蓄電池組 → 離網逆變器 → 交流配電 → 用電設備。
重要提示：電氣安裝存在風險，必須由具備相應資質的專業電工或工程師根據當?shù)匾?guī)范進行設計與施工。以下內容僅為知識性介紹。
步驟一：蓄電池組的連接
* 這是系統的“能源核心”，通常首先建立。
* 根據系統電壓（如12V、24V、48V），將多個蓄電池通過串聯或并聯方式組合。務必確保連接牢固，極性絕對正確。
* 在蓄電池總正、負極回路中安裝直流斷路器或保險絲，作為短路和過載保護。
步驟二：太陽能充電控制器的接入
* 將控制器的蓄電池端子通過合適的電纜連接到蓄電池組的正負極。遵循“先接蓄電池，后接光伏板”的原則，防止控制器損壞。
* 將光伏組件端子連接到光伏陣列的輸出端。注意光伏板在光照下會產生電壓，接線時應做好防護。建議安裝直流隔離開關。
* 確保控制器與蓄電池的額定電壓匹配，電纜尺寸滿足電流傳輸要求。
步驟三：離網逆變器的連接
* 將逆變器的直流輸入端子連接到蓄電池組。同樣需注意極性正確，并使用廠家推薦或更大規格的直流電纜以減小損耗。
* 逆變器的交流輸出端子連接到交流配電箱，為負載供電。
* 關鍵：逆變器應安裝在通風良好處，其功率需能滿足所有負載的峰值功率需求。
步驟四：光伏陣列的最終連接
* 將串聯/并聯好的光伏組件輸出匯總，接入到已連接至充電控制器的直流線路中。
* 光伏陣列應安裝浪涌保護器，以防雷擊感應電壓。
步驟五：接地系統連接
* 安全至關重要：所有設備的金屬機架、支架、電纜鎧裝等均應按照電氣安全規范，連接到統一、可靠的接地極上。
1. 電纜選型：根據各支路的最大工作電流和線路長度，選擇足夠截面積的電纜，以控制壓降（通常在3%以內）和發熱。
2. 保護協調：每一級都應設置合適的過流、短路保護裝置（斷路器、熔斷器），確保故障時能選擇性斷開。
3. 系統電壓匹配：確保光伏陣列的工作電壓范圍匹配充電控制器，蓄電池組電壓匹配控制器和逆變器。
4. 環境適應性：所有戶外接線應使用防紫外線、防風雨的電纜和接線盒。
光伏離網儲能系統的接線是一項專業性、系統性工程，涉及電氣安全與能量管理。正確的設計、優質的組件與規范的安裝，有助于提升系統的整體性能與使用壽命。
